向量加法

1. 概述

向量加法是一种计算简单且容易被并行化的计算，其计算可以表示为

$$ c[i] = a[i] + b[i], \quad i=0,1,2,... $$

上述计算的代码实现如下。

void vector_add_seq(int *a, int *b, int num, int *c) {
  for (int i = 0; i < num; i++) {
    c[i] = a[i] + b[i];
  }
}

其中向量 $$\bold{a,b,c}$$ 均存储在内存中。上述代码在执行过程中，读取一个$$a[i]$$和$$b[i]$$，计算加法后将结果写回到$$c[i]$$中，重复执行这一过程直到计算完成。

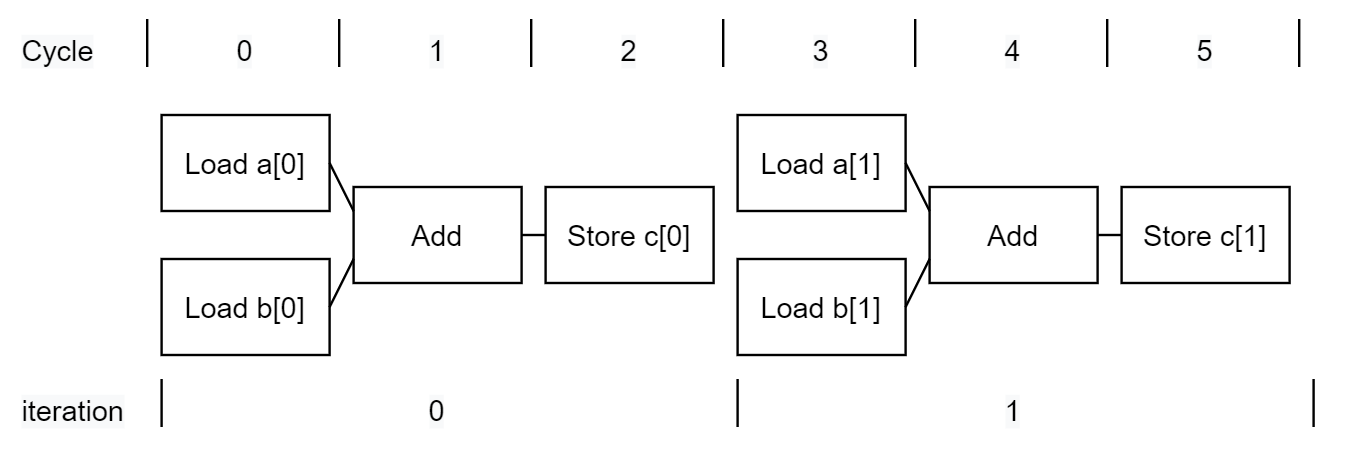

若不进行任何修改，直接将这段代码映射到FPGA上，其硬件的处理流程如下图所示。

从设计上看，这样一种执行方式是极其低效的，程序存在极大的优化空间。

2. 流水线并行设计

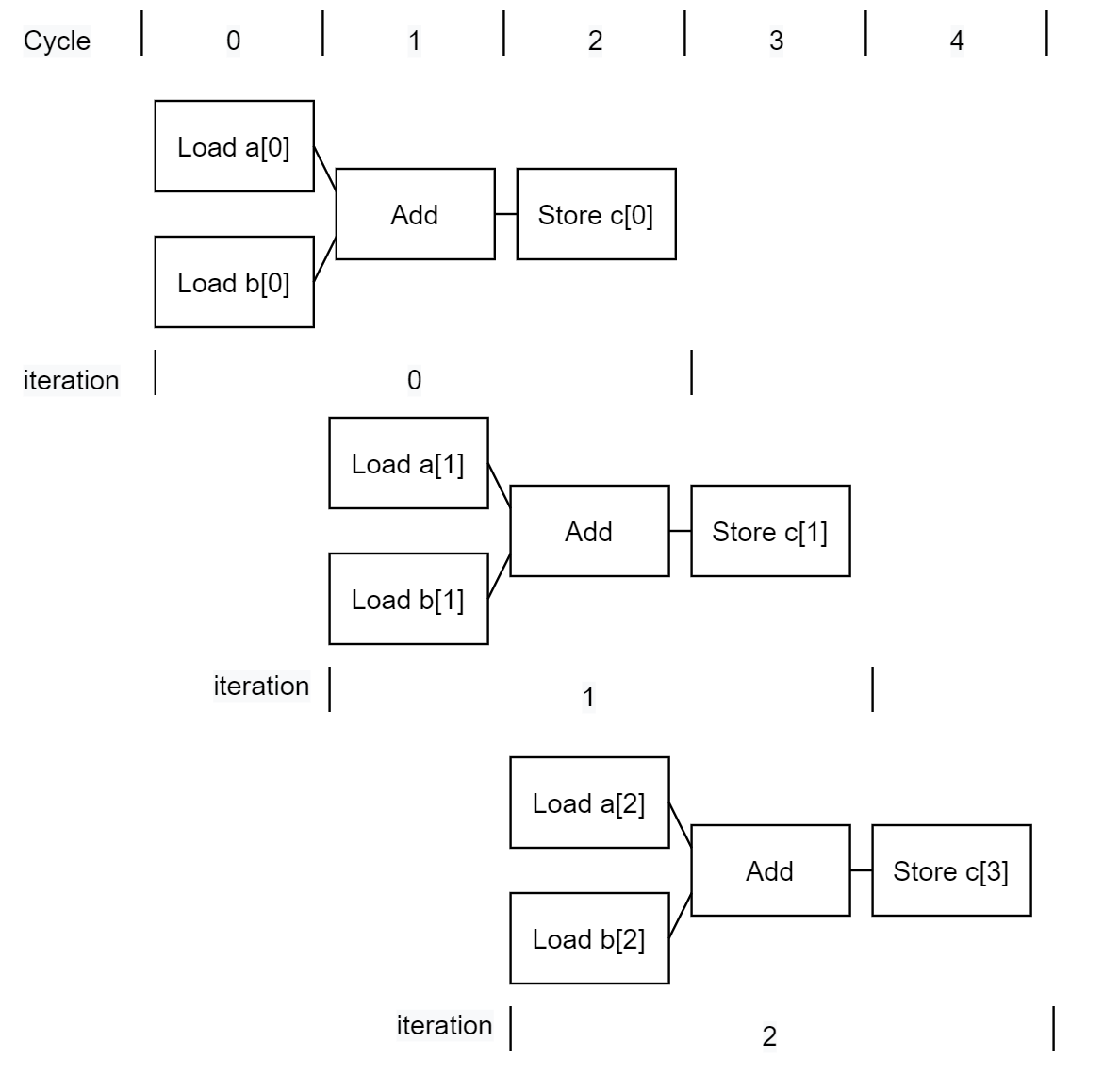

在向量加法的例子中，取数，计算和写回三个过程是可以并行进行处理的。即在计算第$$i$$个数的加法运算时，可以预取第$$i+1$$个数，同时写回第$$i-1$$个计算结果。优化后的处理流程如下图所示。

这样一种并行处理的设计思路叫做“流水线并行”，顾名思义，指各个处理单元像流水线上的作业形式处理数据，进而达到提高计算速率的目的。只需要添加pragma对编译过程进行指示，综合工具能够自动分析并处理流水线并行设计，优化后的代码如下

void vector_add_pipe(int *a, int *b, int num, int *c) {
  for (int i = 0; i < num; i++) {
#pragma HLS PIPELINE II = 1
    c[i] = a[i] + b[i];
  }
}

3. 数据并行设计

虽然采用了流水线并行，一次计算的平均计算时间变短了，但每个周期只能完成一次向量加法计算。可以进一步采用数据并行设计，一个时钟周期处理多个数据以提高处理性能。这一并行方式类似CPU中的SIMD或GPU中的SIMT的方式。数据并行后的代码如下所示。

void vector_add_parallel(ap_uint<512> *a, ap_uint<512> *b, int num,
                         ap_uint<512> *c) {
  int batch_num = (num + 15) / 16;
  for (int i = 0; i < batch_num; i = i + 1) {
#pragma HLS PIPELINE II = 1
    ap_uint<512> rega, regb, regc;
    rega = a[i];
    regb = b[i];
    for (int j = 0; j < 16; j++) {
#pragma HLS UNROLL
      regc(32 * j + 31, 32 * j) =
          rega(32 * j + 31, 32 * j) + regb(32 * j + 31, 32 * j);
    }
    c[i] = regc;
  }
}

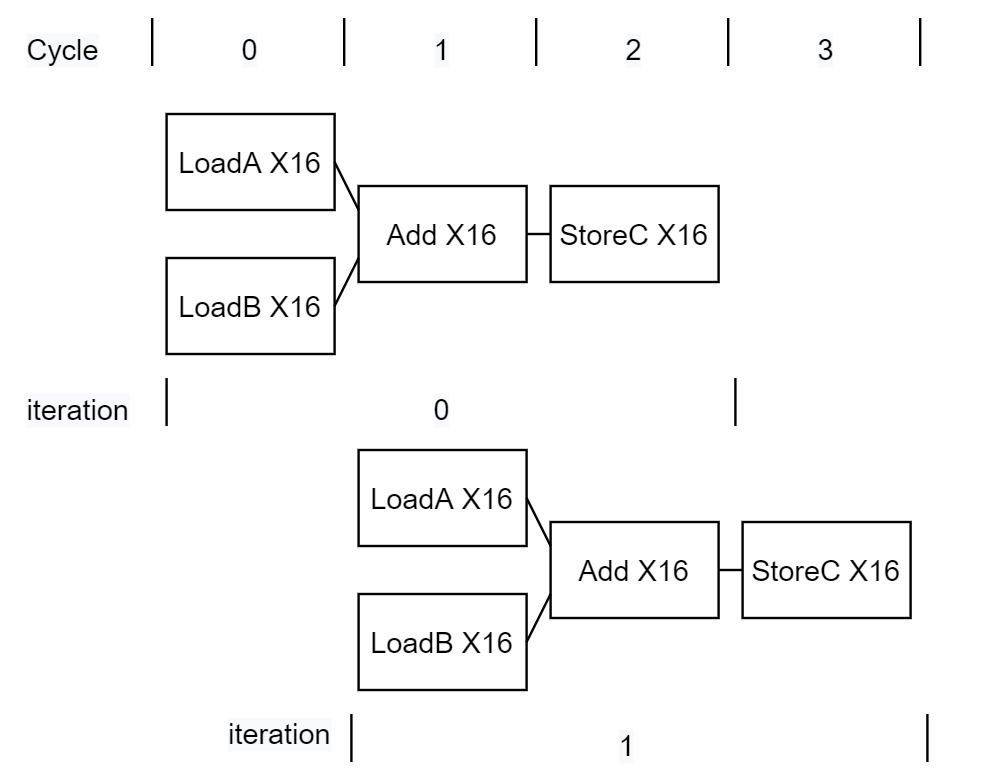

代码中首先将接口从int修改成了ap_uint<512>，通过这一修改，可以同时读取16个数据。同时，计算过程中将循环拆分成了两个，并在内部循环采用了UNROLL的pragma对循环进行展开。数据并行后处理流出如下所示。

4. 总结

本节以向量加法的并行化设计过程为例展示了HLS并行程序设计中两个重要思路，流水线并行和数据并行。这两种并行设计可以分别通过HLS中的LOOP PIPELINE和LOOP UNROLL来完成。
