Домашнее задание к занятию «WinCC»

Цель задания

Simatic WinCC (Windows Control Center) — это система HMI, то есть программное обеспечение для создания человеко-машинного интерфейса. WinCC — составная часть семейства систем автоматизации Simatic, производимых компанией Siemens AG.

В результате выполнения этого задания вы сможете:

  • создать проект WinCC;
  • работать с окнами WinCC flexible;
  • находить причины неисправностей при загрузке проекта WinCC;
  • реализовывать способы интеграции проекта WinCC в Step7.

Инструкция к заданию

  1. Сделайте копию файла «Шаблон для домашнего задания» на свой Google Диск.
  2. В названии файла введите корректное название лекции, ваши фамилию и имя.
  3. Зайдите в «Настройки доступа» и выберите доступ «Просматривать могут все в интернете, у кого есть ссылка». Инструкция «Как предоставить доступ к файлам и папкам на Google Диске» по ссылке.
  4. Скопируйте текст задания в свой документ.
  5. Выполните домашнее задание, запишите ответы.
  6. Для проверки домашнего задания отправьте ссылку на ваш документ в личном кабинете.
  7. Любые вопросы по решению задач задавайте в чате учебной группы.

Инструменты и дополнительные материалы для выполнения задания

  1. WinCC.
  2. Инструкция по регистрации для WinCC.
  3. Шаблон для домашнего задания.

Задание 1. Окна Simatic

При создании проекта WinCC разработчик выбрал дерево окон, как на рисунке «Page_1».

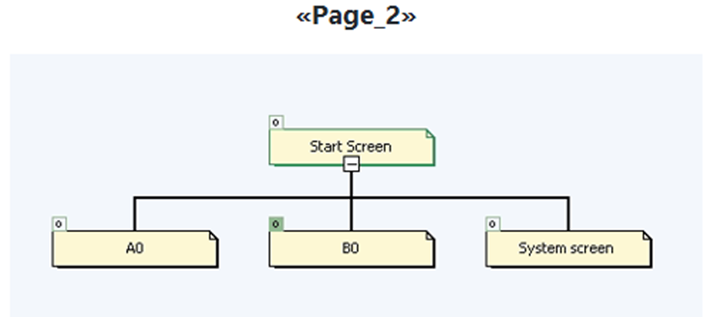

В процессе настройки окон ему потребовалось сделать перестройку дерева окон. Пример необходимой перестройки виден на рисунке «Page_2».

image image

Что нужно сделать

  1. Опишите, как внутри проекта WinCC разработчик может изменить последовательность окон, не создавая проект заново.
  2. Дайте ответ в свободной форме. Скрины приветствуются.

Задание 2. Поиск ошибки при загрузке проекта в режиме Runtime

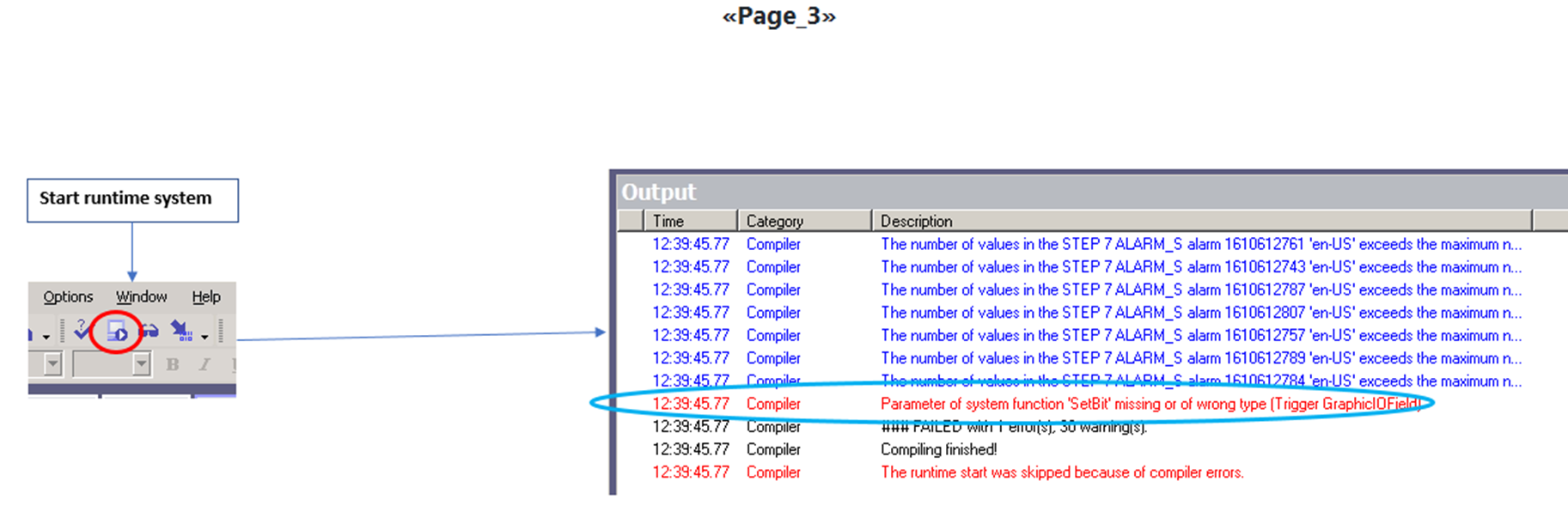

При попытке открыть проект в режиме «start runtime system» разработчик видит ошибку «Параметры системной функции для «SetBit» потеряны или неправильного типа».

Что нужно сделать

  1. Объясните, в чём может быть проблема и как её исправить.
  2. Дайте ответ в письменной форме. Скрины приветствуются.


Задание 3. Интеграция в Step7

  1. Опишите два варианта интеграции проекта WinCC в Step7.
  2. Дайте ответ в свободной письменной форме.

Задание 4. Создание проекта в WinCC

  1. Создайте собственный проект WinCC, следуя шагам, описанным в лекции — вопрос 2 из лекции.
  2. При создании проекта:
  • выберите маленькую машину — Small machine;
  • выберите мультипанель MP 270 10”Touch и контроллер Simatic S7 300\400;
  • выберите любые характеристики для Screen Template;
  • добавьте для проекта два дополнительных экрана;
  • выберите любые характеристики для System Screens;
  • выберите доступные библиотеки;
  • задайте имя вашему проекту — это должны быть ваши фамилия и имя.

Пришлите скрин из открытого проекта.

Правила приёма работы

  1. Отправлена ссылка на документ (Google Doc) с выполненным заданием в личном кабинете.
  2. Документ размещён на личном Google Диске.
  3. К документу настроены права доступа «Просматривать могут все в интернете, у кого есть ссылка».

Критерии оценки

  1. Зачёт — выполнены все задания, ответы даны в развёрнутой форме, в выполненных заданиях нет противоречий и нарушения логики.
  2. На доработку — задание выполнено частично или не выполнено, в логике выполнения заданий есть противоречия, существенные недостатки.
