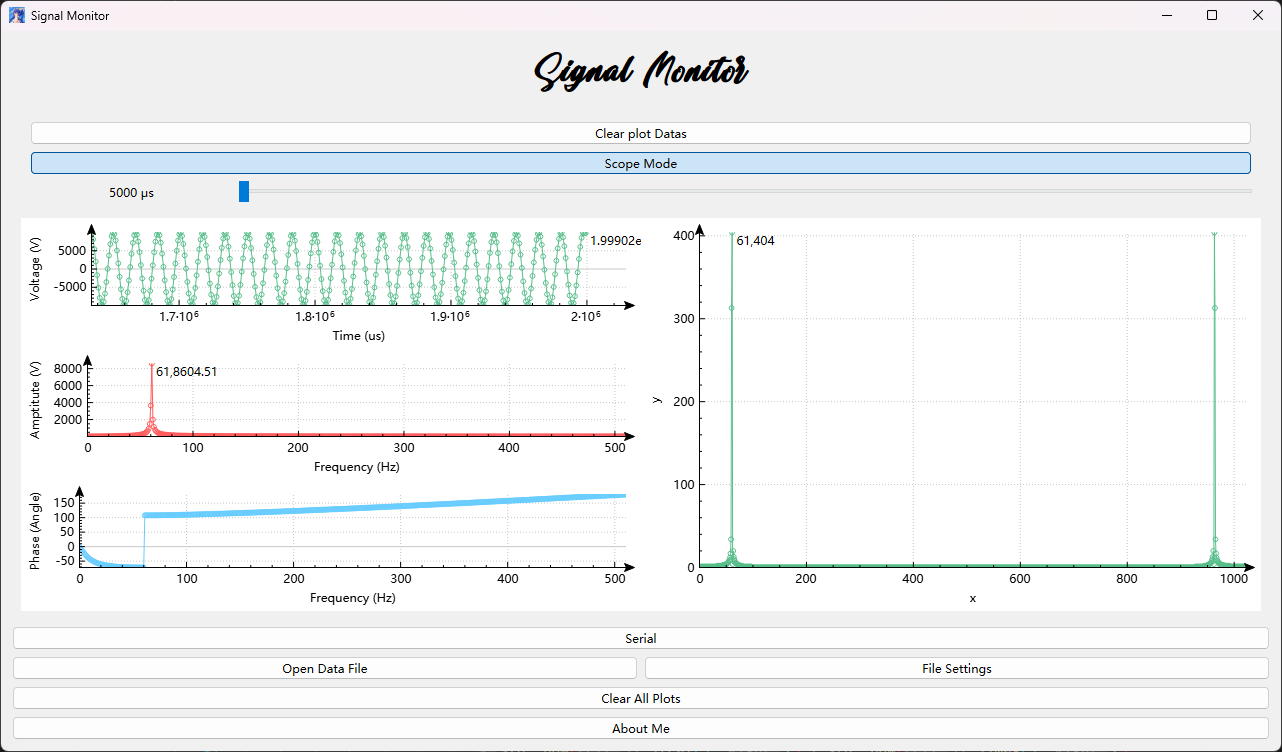

信号监视器可以通过读取串口、文件流等来源的字符流数据，将其中包含的数据点显示在窗口中。
支持FFT以分析频域信号。
通过串口输入的数据或者控制字须以一个或数个空白字符分隔，如 \n \t \0 或空格符。
有效数据可以是以十进制、十六进制（ 起始为0x ）或科学计数法表示的 double 类型数据，格式化为字符串形式发送。
工作在等间隔模式时，每个有效数据均表示一个数据点的幅值。
有效数据流必须以 %START% 起始，以 %STOP% 结束（若需要实时显示数据波形，则可以不发送 %STOP% ），区分大小写。
数据点的时间间隔通过 %t<TIME_SPACE>% 控制字发送。
其中 <> 不存在于发送数据中，仅标识其中包括了一个变量; TIME_SPACE 为 double 类型，单位 us 。
数据流起始： %START%
数据流结束： %STOP%
选择后续数据所绘制的子图号 ： %SUBPLOT <INDEX>%
INDEX 为无符号整型，默认已选择为 0 ，须连续增大（即发送 %SUBPLOT 2 必须先发送 %SUBPLOT 1 ）
设置X轴自动步进的间隔： %T <TIME_SPACE>% ， TIME_SPACE 为 double 类型
设置X轴可见的范围（仅在启用示波器模式有效）： %SETRANGE <RANGE>% ， RANGE 为double类型
清除数据： %CLEAR% ，将清除前面已接收的所有数据，重置起始x坐标为 0
设置Y坐标轴使用对数轴： %USELOGAXES%
设置坐标轴名称： %SETPLOTNAME <X_NAME>;<Y_NAME>% ， X_NAME 和 Y_NAME 为不包含空白字符和 ; 字符的字符串
设置坐标轴的单位： %SETPLOTUNIT <X_UNIT>;<Y_UNIT>% ， X_UNIT 和 Y_UNIT 为不包含空白字符的字符串，若不修改某一坐标系，则将其值设置为 {}
当使用 %SETPLOTUNIT% 时，若指定单位为：us ms s Rad Degree 时，将自动转换显示格式。其中时间相关的单位将转换为 HH:MM:SS-MS_US 的形式，Rad
将换算数值为 <NUMBER> Pi 显示， Degree 将显示标签为 <NUMBER>°
一个包含4个点的数据流可以如下：
%START% %SETRANGE 1024% %SETPLOTNAME Time;Amptitute% %SETPLOTUNIT s;V% %T 10% %SUBPLOT 0% 1 0.809016994374948 0.309016994374947 -0.309016994374947 %STOP%
这段数据流将在图表中连续绘制 (0, 1) (10, 0.809016994374948) (20, 0.309016994374947) (30, -0.309016994374947) 这几个点并使用折线将其连接。
